Vadu savienojums, kas nepārtraukti samazinās, sasniedz 100 Mb/s, nevis Gigabit, vai vispār atsakās izveidot savienojumu, parasti vispirms norāda uz vienu lietu: kabeli. Pirms slēdžu nomaiņas vai draiveru atkārtotas instalēšanas veiciet pareizu Ethernet kabeļa pārbaudi, lai noskaidrotu, vai problēma ir bojāta vadītāja, slikta gofrēšanas, nepareizas tapu secības vai smalkāka veiktspējas problēma, piemēram, sadalīts pāris.
Šajā rokasgrāmatā ir aprakstīts, kā pārbaudīt Ethernet kabeli ar kabeļa testeri, kā nolasīt un interpretēt izplatītākos testa rezultātus, ko varat darīt bez testera un kad nepietiek ar pamata vadu kartes pārbaudi.
Ko patiesībā pārbauda Ethernet kabeļa pārbaude?
Pamata Ethernet kabeļa pārbaude atbild uz vienu galveno jautājumu: vai visi astoņi vadītāji ir pareizi savienoti no viena gala līdz otram? Tehniski runājot, testētājs pārbauda nepārtrauktību un vadu secību -, ko nozare sauc astiepļu karte. Lielākā daļa sākuma līmeņa -līmeņa testētāju izmanto galveno ierīci un attālo ierīci, secīgi sūta signālus pa katru vadītāju un ziņo, vai katrs vads ir pievienots, atvērts, īssavienojums vai piezemēts uz nepareizās tapas.
Tas norāda, ka kabelis ir pareizi pievienots. Tas nenorāda, ka kabelis var droši pārnēsāt Gigabit Ethernet vai atbalstīt Power over Ethernet slodzes apstākļos. Vadu kartes caurlaide neapstiprina pāra integritāti, šķērsrunas veiktspēju vai vājinājuma raksturlielumus augstākās frekvencēs. Šai atšķirībai ir nozīme, jo kabelis var iedegties zaļā krāsā uz pamata testera un joprojām izraisīt periodiskus kritienus vai piespiest saiti samazināt ražošanas ātrumu.
Saskaņā arFluke Networks testēšanas hierarhija, kabeļu pārbaudes instrumenti iedalās trīs līmeņos: verifikācija (vadu karte un nepārtrauktība), kvalifikācija (joslas platuma spēju novērtējums) un sertifikācija (pilnīga atbilstības pārbaude saskaņā ar TIA vai ISO standartiem). Zinot, kāds līmenis ir nepieciešams jūsu situācijai, varat izvairīties no pārmērīgas-pārbaudes un nepietiekamas-testēšanas.
Kad vajadzētu pārbaudīt Ethernet kabeli?
Jums nav jāpārbauda katrs statīvā esošais kabelis, taču noteiktiem simptomiem vajadzētu nekavējoties sākt pārbaudi.
Intermitējoši savienojuma kritumi
Ja saite nāk un pazūd -, it īpaši, ja kabelis tiek pārvietots vai apkārtējās vides temperatūra mainās -, ir aizdomas, ka ir iekšēji bojājumi, vaļīgs gals vai savienotājs ar saliektiem kontaktiem. Šis ir viens no visbiežāk sastopamajiem kabeļu-atteices režīmiem, un, veicot vienkāršu nepārtrauktības pārbaudi, bieži vien to var konstatēt nekavējoties.
Sarunu ātruma problēmas
Gigabitu pieslēgvieta, kas pastāvīgi darbojas ar ātrumu 100 Mb/s, ir klasiska vadu kļūmes pazīme. 1000BASE-T, lai pareizi darbotos visi četri pāri. Ja pat vienam pārim ir atvērts, īss vai sadalīts-pāris, saite joprojām var parādīties -, taču tikai ar Fast Ethernet ātrumu. Šis ir scenārijs, kurā daudzi lietotāji vispirms vaino slēdzi vai NIC, kad patiesībā iemesls ir kabelis.
Tikko presēti vai tikko uzstādīti kabeļi
Jebkurš tikko pārtraukts kabelis ir jāpārbauda pirms tā nodošanas ekspluatācijā. Tas ir vienkāršākais veids, kā noķert nepareizu tapu secību, vadu, kas nav ievietots RJ45 spraudnī, vai savienotāju, kas bija saspiests ar nepietiekamu spiedienu.
Aizdomas par fiziskiem bojājumiem
Saliektas tapas, salauzti fiksatori, saspiestas apvalka daļas vai kabelis, kas tika izvilkts aiz cieša stūra - tas viss attaisno pārbaudi, pirms sākat slēdža porta vai galapunkta ierīces problēmu novēršanu. Vizuāla pārbaude vienmēr ir pirmais solis, bet testeris apstiprina to, ko neredzat jakas iekšpusē.
Ethernet kabeļu testēšanas rīki
Pamata kabeļu testeri (verifikācijas līmenis)
Ar pamata tīkla kabeļa testeri -, ko dažkārt sauc par vadu karšu testeri -, pietiek lielākajai daļai ikdienas-līdz{3}}pārbaužu. Tajā ietilpst galvenā ierīce un attālā ierīce. Katram pievienojat vienu kabeļa galu, nospiediet testu un izlasiet vadu secību. Šie rīki nosaka atvēršanos, šortus, nepareizus vadus, krustotus pārus un apgrieztus pārus. Labāki modeļi, piemēram,Fluke Networks MicroScanner, ietver arī TDR (Time Domain Reflectometer), lai izmērītu kabeļa garumu un novērtētu attālumu līdz defektam.
Uzlaboti testētāji (kvalifikācijas un sertifikācijas līmenis)
Kvalifikācijas pārbaudītāji iet tālāk, novērtējot, vai kabelis var atbalstīt noteiktu tīkla ātrumu - 100BASE-TX, VoIP vai Gigabit Ethernet. Sertifikācijas testeri, piemēram, Fluke Networks DSX CableAnalyzer, mēra parametrus, kas definētiANSI/TIA-568un ISO 11801 standarti, tostarp ievietošanas zudums, atgriešanas zudums, NEXT (near{1}}end šķērsruna) un PSNEXT. Šie ir rīki, ko izmanto, ja profesionāliem uzstādīšanas darbiem ir nepieciešams dokumentēts pierādījums, ka katra saite atbilst noteiktai veiktspējas kategorijai.
Nav pieejams testeris
Pat bez īpaša aprīkojuma jūs joprojām varat sašaurināt problēmu. Pievienojiet aizdomīgo kabeli zināmam-labam slēdža portam un zināmai-labai ierīcei, pēc tam pārbaudiet saites LED. Ja gaismas diode nedeg vai nemirgo, iespējams, kabelis ir bojāts. Salīdziniet ar citu kabeli tajā pašā portā. Ja rezerves kabelis darbojas, jums ir pārliecinoši pierādījumi. Tāpat rūpīgi pārbaudiet, vai kabelis nav salocīts, asu līkumu, saspiestu daļu un bojātu RJ45 spraudņu. Tas neaizstāj īstu testeri, taču tas ir efektīvs pirmais filtrs.

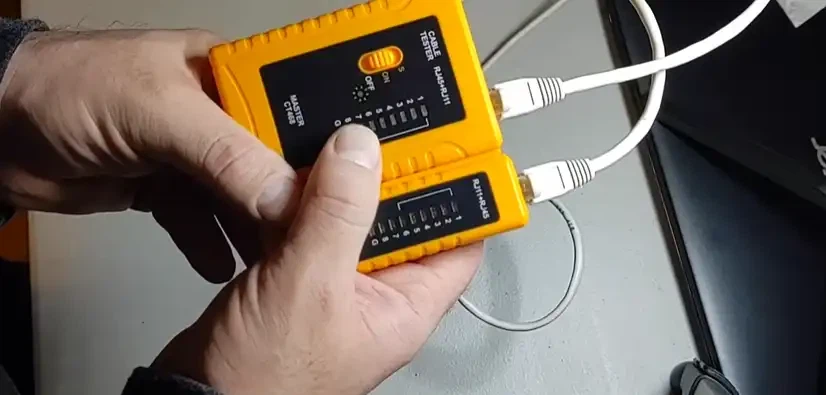

Kā pārbaudīt Ethernet kabeli ar kabeļa testeri
1. darbība. Vizuāli pārbaudiet kabeli un savienotājus
Pirms kaut ko pievienojat, apskatiet kabeli un abus savienotājus. Pārbaudiet, vai uz RJ45 spraudņa nav iegriezumu, saspiestu vai saplacinātu daļu, asu līkumu (īpaši kontaktdakšas tuvumā), nobružātu ārējo apvalku, salauztus vai trūkstošus fiksatorus un saliektus vai padziļinātus zelta kontaktus. Ja kabelis ir izvilkts cauri sienai vai griestiem, pārbaudiet redzamās daļas un gala punktus katrā galā. Fiziski bojājumi ir vienīgais visizplatītākais kabeļa kļūmju cēlonis, un to uztveršana ietaupa laiku katrā nākamajā darbībā.
2. darbība: savienojiet galveno ierīci un tālvadības ierīci
Pievienojiet vienu Ethernet kabeļa galu testera galvenajai ierīcei un otru galu tālvadības pultī. Ja testējat instalētu darbību, kas beidzas pie sienas kontaktligzdām vai aielāpu panelis, izmantojiet zināmos{0}}labos plākstera vadus, lai savienotu testeri ar ligzdām. Tas neļauj nepareizam ielāpu vadījumam radīt maldinošus rezultātus pastāvīgajā saitē.
3. darbība. Palaidiet testu
Ieslēdziet testeri un sāciet testu. Daži modeļi sāk darboties automātiski, kad tie nosaka kabeli; citiem ir nepieciešama pogas nospiešana. Testeris izbrauc cauri katram vadītājam, nosūtot signālu un pārbaudot, vai tas nonāk pareizajā tālvadības ierīces pozīcijā. Pamata testeri parāda secību, izmantojot numurētas gaismas diodes. Uzlabotākos modeļos ekrānā tiek rādīta grafiskā karte kopā ar papildu informāciju, piemēram, pāru garumiem un atklātajiem defektiem.
4. darbība. Izlasiet vadu secību
Pareizi pievienota taisnā{0}}kabeļa indikatoram 1 uz galvenās ierīces jāatbilst tālvadības pults indikatoram 1, indikatoram 2 līdz 2 un tā tālāk caur visiem astoņiem vadītājiem. Ja konkrētajā pozīcijā iedegas cits indikators vai neviens indikators neiedegas, ir vadu kļūme. Pamata testeris parādīs, kas ir nepareizi - atvērts, īss, nepareizi savienots vai krustots pāris -, taču tas nenorādīs, vai kabelis patiešām var uzturēt gigabitu veiktspēju.
Abiem kabeļa galiem jāatbilst vienam un tam pašam elektroinstalācijas standartam. Divas atzītās spraudņu shēmas ir T568A un T568B, kā noteiktsANSI/TIA-568 standarts. Katra no shēmām darbojas, taču, sajaucot tās ar vienu un to pašu kabeli, tiek izveidota krustojuma konfigurācija -, kas neatbilst standarta tīkla savienojumam.
5. darbība: pārbaudiet vēlreiz pēc atkārtotas-pārtraukšanas
Ja kabelis neizdodas, atkārtoti{0}}pārtrauciet aizdomīgo savienotāju un pārbaudiet vēlreiz. Ja šķiet, ka iekšējie vadītāji ir bojāti, nomainiet kabeli. Lauka instalācijām laba prakse ir pārbaudīt divas reizes: vienu reizi tūlīt pēc izbeigšanas un vēlreiz pēc tam, kad kabelis ir izvilkts, salikts komplektā un nostiprināts galīgajā pozīcijā. Rīkošanās uzstādīšanas laikā var radīt defektus, kas nav bijuši darbagaldā.
Ko nozīmē Ethernet kabeļa pārbaudītāja rezultāti?
Atvērt
Atvērts nozīmē, ka viens vai vairāki vadītāji neveido pilnīgu savienojumu no gala līdz galam. Visizplatītākie cēloņi ir vads, kas gofrēšanas laikā nav pilnībā iekļāvies RJ45 spraudnī, pārrāvums kaut kur kabeļa apvalka iekšpusē vai fizisks bojājums līkuma punktā. Pamata testerā jūs redzēsit, ka ietekmētajam vadītājam trūkst LED.
Kā rīkoties:Atkārtoti pārbaudiet pārtraukšanu. Ja savienotājs izskatās labi, pārbaudiet, vai kabelis nav bojāts. Atkārtoti-pārtrauciet vai nomainiet pēc vajadzības.
Īss
Īss savienojums nozīmē, ka divi vadītāji elektriski pieskaras viens otram, kad tam nevajadzētu būt. Tas var notikt pie savienotāja, ja pārāk daudz apvalka ir noņemts un kaili vadi saskaras, vai iekšpusē, ja kabelis ir saspiests vai saspiests.
Kā rīkoties:Ja īssavienojums atrodas kontaktdakšas tuvumā, nogrieziet to un atkārtoti{0}}izslēdziet savienojumu ar jaunu savienotāju. Ja īssavienojums ir iekšējs, nomainiet kabeli.
Nepareizs vai apgriezts pāris
Šis rezultāts nozīmē, ka vadītāji ir piezemēti uz nepareizajām tapām. Pamata testerā gaismas diožu secība nebūs kārtībā -, piemēram, galvenās ierīces 3. pozīcija iedegas tālvadības pults 6. pozīcijā. Tas parasti notiek, ja vadi pārtraukšanas laikā tika novietoti nepareizā secībā vai kad viens gals seko T568A, bet otrs seko T568B.
Kā rīkoties:Nogrieziet bojāto savienotāju,{0}}atkārtoti novelciet un-sakārtojiet vadus rūpīgi un atkārtoti-izspiediet, izmantojot vienu un to pašu vadu standartu abos galos.
Sadalīts pāris
Sadalīts pāris ir viens no sarežģītākajiem defektiem, jo daudzi pamata testeri to nevar atklāt. Sadalītā pārī kontaktu -uz-kontaktu nepārtrauktība ir pareiza - katra tapa savienojas ar labo tapu tālākajā galā -, taču vadu fiziskais savienojums pārī ir nepareizs. Tā vietā, lai raidīšanas signāls virzītos pa pareizu vītā pāri, tas pārvietojas pa vadiem no diviem dažādiem pāriem. Rezultāts ir ievērojami palielināts šķērsruna, kam var nebūt nozīmes pie 10 vai 100 Mb/s, bet bieži vien tas izraisīs kļūmes gigabitu ātrumā.
Kā rīkoties:Ja jums ir aizdomas par dalītu pāri (kabelis šķērso stieples karti, bet neizdodas gigabitā vai parāda pārmērīgas kļūdas), izmantojiet testeri, kas spēj noteikt sadalītos pārus, vai nomainiet kabeli ar pareizi noslēgtu kabeli.
Nokārtots -, taču tīklā joprojām ir problēmas
Vadu kartes caurlaide neizslēdz visas iespējamās kabeļa problēmas. Kabelis joprojām var būt pārāk garš, slikti ekranēts, pārāk tuvu EMI avotam vai vienkārši zemas-kvalitātes materiāls, kas nevar uzturēt frekvences, kas nepieciešamas lielāka-ātruma Ethernet tīklam. Standarta maksimālais kanāla garums vītā-pāra Ethernet (10BASE-T līdz 10GBASE-T) ir 100 metri, kā noteikts IEEE 802.3 standartā. Pārsniedzot šo ierobežojumu, palielinās vājināšanās un kļūdu līmenis, pat ja stiepļu karte ir ideāla.
Kā rīkoties:Nomainiet pret zināmu{0}}labu atbilstošas kategorijas kabeli. Ja iespējams, pārbaudiet kabeļa garumu. Pārbaudiet, vai kabelis nav izvilkts kopā ar strāvas kabeļiem vai dienasgaismas apgaismojuma balastiem. Ja problēmas joprojām pastāv, var būt nepieciešama papildu kvalifikācijas vai sertifikācijas pārbaude.
Kā pārbaudīt Ethernet kabeli bez testera
Ja jums nav kabeļa testera, joprojām varat veikt vairākas noderīgas pārbaudes, lai izolētu bojātu kabeli.
Pārbaudiet saites LED.Pievienojiet aizdomīgo kabeli zināmam-labam slēdža vai maršrutētāja portam un pievienojiet otru galu zināmai{1}}labai ierīcei. Skatieties saites indikatora LED gan uz slēdža, gan uz ierīces. Ja gaismas diode neiedegas vai nerāda nekādu darbību, visticamāk, vaininieks ir kabelis. Šis tests aizņem sekundes un novērš lielu procentuālo daļu pilnīgi nolietotu kabeļu.
Mainiet un salīdziniet.Nomainiet aizdomīgo kabeli ar tādu, kas darbojas. Ja problēma pazūd, problēma bija oriģinālajā kabeli. Ja problēma joprojām pastāv, pārejiet uz porta, ierīces vai tīkla konfigurācijas pārbaudi. Šī ir visefektīvākā bez-rīka problēmu novēršanas darbībaEthernet kabeļi un ielāpu kabeļilīdzīgi.
Pārbaudiet, vai nav fizisku bojājumu.Uzmanīgi apskatiet visu kabeļa garumu, ja tas ir pieejams. Pārbaudiet, vai nav asu līkumu (īpaši pie kontaktdakšas), saliekumiem, saspiestām apvalka daļām un jebkādām nodiluma vai grauzēju bojājumu pazīmēm. Kabelim nav jābūt redzami atdalītam, lai sabojātos - ass 90 grādu līkums savienotājā, krēsla ritenis, kas atrodas uz kabeļa, vai skavas, kas izdurtas caur apvalku, var izraisīt periodiskas problēmas.
Biežākās kļūdas, pārbaudot Ethernet kabeļus
Pieņemot, ka karte nozīmē pilnīgu veiktspēju
Šis ir visizplatītākais pārpratums. Nepārtrauktība pierāda, ka pastāv pamata elektriskais ceļš. Tas nepierāda, ka kabelis var uzturēt gigabitu ātrumu, apstrādāt PoE piegādi vai atbilst šķērsrunas un vājinājuma ierobežojumiem, kas noteikti kabeļu standartos. Ja jums ir nepieciešama veiktspējas garantija -, nevis tikai savienojamība -, jums ir nepieciešams kvalifikācijas vai sertifikācijas testētājs.
Vainojot instalēto saiti, ja plākstera kabelis ir slikts
Ja izmantojat lētu vai bojātu plākstera vadu, lai pārbaudītu sienas ligzdu vai strukturētu kabeļu vadu, jūs varat nepareizi vainot pastāvīgo saiti. Verifikācijas laikā vienmēr izmantojiet zināmas-labas, pārbaudītas plākstera vadus. Theatšķirība starp ielāpu kabeli un pastāvīgo saitiir svarīgi, diagnosticējot problēmas.
Fizisko apstākļu ignorēšana
Kabelis, kas novilkts gar augstsprieguma{0}}elektrības līnijām, pārāk cieši savienots ar vairākiem desmitiem citu kabeļu vai pārklāts ar dienasgaismas spuldzi, var uzrādīt perfektus vadu kartes rezultātus un joprojām ciest no elektromagnētiskiem traucējumiem. Kabeļu maršrutēšana un vide ir tikpat svarīga kā gala savienojuma kvalitāte.
Pārbaude vienu reizi un pieņem, ka tā ir pastāvīga
Kabelim, kas labi pārbauda uz stenda, uzstādīšanas laikā var rasties defekti -, ko izraisa nostiepšana, asi izliekumi stūros vai skavas/naglas bojājumi. Pēc galīgās maršrutēšanas un nostiprināšanas pārbaudiet vēlreiz.
Ja ar pamata kabeļa testeri nepietiek
Vienkāršs karšu testeris apstrādā lielāko daļu mājas, mazo biroju un ikdienas{0}}līdz{1}}kabeļu pārbaužu. Bet ir situācijas, kad vajag vairāk.
Garš kabelis iet.Ja skrējiens tuvojas vai pārsniedz IEEE 802.3 vītā pāra Ethernet noteiktajam maksimumam 100{2}} metrus, jums ir nepieciešams testeris, kas var izmērīt faktisko kabeļa garumu un noteikt attālumu līdz kļūmei. Uzminēšana nav iespējama, ejot sienās vai griestos.
PoE problēmu novēršana.Ierīcei, kas ieslēdzas nekonsekventi vai nespēj vienoties par pareizo PoE klasi, var būt kabeļa problēma, kas neparādās vadu kartes pārbaudē. PoE daudzās konfigurācijās paļaujas uz visiem četriem pāriem, un pat nelielas pretestības problēmas var ietekmēt enerģijas piegādi. Lai iegūtu pārskatu par to, kā lielāka-ātruma vara savienojumi mijiedarbojas ar kabeļu kvalitāti, skatiet šo rokasgrāmatu10 GB bāzes-T un vara Ethernet veiktspēja.
Ātruma sarunu neveiksmes.Ja pieslēgvieta, kurai vajadzētu izveidot savienojumu ar ātrumu 1 Gb/s, pastāvīgi samazinās līdz 100 Mb/s, iespējams, kabelī ir sadalīts pāris, pārmērīga šķērsruna vai vājināšanās, ko pamata testeris nevar izmērīt. Kvalifikācijas pārbaudītājs var pārbaudīt, vai kabelis atbalsta mērķa pielietojuma ātrumu.
Profesionāla uzstādīšana un nodošana.Strukturēto kabeļu darbuzņēmējiem parasti ir jāsertificē katra saite saskaņā ar TIA vai ISO standartiem pirms pabeigtas instalācijas nodošanas. Šim nolūkam ir nepieciešams sertifikācijas{1}}līmeņa testeris un tiek sagatavoti dokumentēti testēšanas ziņojumi -. Ar vadu karti vien nepietiek garantijas vai pieņemšanas nolūkos.
Bojājuma simptomu atsauce
Šajā tabulā ir norādīti izplatītākie simptomi, ar tiem saistītie iespējamie{0}}kabeļu cēloņi un ieteicamās nākamās darbības.
| Simptoms | Iespējamais kabeļa cēlonis | Ieteicamā darbība |
|---|---|---|
| Slēdžā vai ierīcē nav saites LED | Atvērts vadītājs, bojāts spraudnis vai pārrāvums | Testa karte; atkārtoti-pārtrauciet vai nomainiet kabeli |
| Saite nokrīt, kad kabelis tiek pārvietots | Neregulāri atvērts savienotāja tuvumā vai līkuma punktā | atkārtoti{0}}pārtraukt savienotāju; pārbaudiet, vai kabelis nav bojāts |
| Gigabit ports darbojas ar ātrumu 100 Mbps | Sadalīts pāri, atvērts uz viena pāra vai nepareizi savienots | Testa karte; pārbaudiet, vai nav sadalīts pāris; ja nepieciešams, nomainiet kabeli |
| Liels pakešu zudums vai lēna pārsūtīšana | Šķērsruna, pārmērīgs garums vai EMI | Pārbaudiet kabeļa garumu un maršrutu; izmantot kvalifikācijas testeri |
| PoE ierīce periodiski ieslēdzas | Problēma ar strāvas{0}}pārnesēju pāriem pretestību | Pārbaudi visus četrus pārus; pārbaudiet kabeļa kategoriju un garumu |
| Kabelis iztur pārbaudītāju, bet tīkls ir nestabils | Kabeļa kvalitāte, traucējumi vai pārmērīgs garums | Nomainiet ar zināmu{0}}labu kabeli; apsveriet papildu testēšanu |
Bieži uzdotie jautājumi
Vai pamata kabeļa testeris var noteikt sadalītu pāri?
Ne vienmēr. Daudzi lēti testētāji pārbauda tikai pin-līdz-pin nepārtrauktību, ko sadala pāris. Jums ir nepieciešams testeris, kas īpaši pārbauda pāra integritāti - parasti kvalifikācijas-līmenis vai labāks instruments. Ja jums ir aizdomas, ka pāris ir sadalīts (kabelis šķērso vadu karti, bet neizdodas gigabitā), drošākais risinājums ir atkārtoti-pārtraukt abus galus, ievērojot pareizos norādījumus.T568A vai T568B krāsu kods.
Kāpēc mans Ethernet kabelis iztur pārbaudi, bet joprojām darbojas lēni?
Vadu kartes caurlaide apstiprina tikai pamata savienojumu un pareizu tapu secību. Tajā netiek mērīts šķērsruna, vājināšanās, atgriešanās zudumi vai kabeļa garums, - kas viss ietekmē reālo- veiktspēju. Kabelis var arī pārsniegt maksimālo 100{7} metru garumu, darboties kopā ar traucējumu avotiem vai vienkārši būt zemākas kategorijas, nekā to pieprasa jūsu lietojumprogramma. Piemēram, 10GBASE-T palaišana, izmantojot Cat5e kabeli, nedarbosies droši, pat ja vadu karte ir ideāla.
Vai man ir jāpārbauda abi uzstādītā kabeļa gali?
Jā. Testera galvenā ierīce atrodas vienā galā, bet tālvadības ierīce atrodas otrā galā. Tas ir vienīgais veids, kā pārbaudīt nepārtrauktību no gala-līdz-beigām un pareizu pārskaitījumu secību. Ja testējat instalētu, izmantojot sienas kontaktligzdas, izveidojiet savienojumu, izmantojot zināmo{5}}laboielāpu auklastāpēc testa rezultāti atspoguļo pastāvīgo saiti, nevis ielāpu kabeļus.
Kāds ir maksimālais Ethernet kabeļa garums?
IEEE 802.3 standarts nosaka maksimālo kanāla garumu 100 metri (328 pēdas) vītā{3}}pāra Ethernet tīklam no 10BASE-T līdz 10GBASE-T. Tas ietver horizontālo kabeli un visus plākstera vadus abos galos. Šī attāluma pārsniegšana izraisa signāla pasliktināšanos, palielinātu bitu kļūdu skaitu un iespējamu savienojuma kļūmi. Lielākiem attālumiem ir nepieciešami optiskās šķiedras savienojumi vai aktīvās paplašinātāja ierīces. Uzziniet vairāk par to, kāoptisko šķiedru kabeļu uzstādīšanavar atrisināt tālsatiksmes{0}}savienojuma problēmas.
Vai man vajadzētu izmantot T568A vai T568B vadu?
Vai nu standarta darbojas. ANSI/TIA-568 standarts atpazīst abus, un veiktspēja ir identiska, ja vien abi kabeļa gali ievēro vienu un to pašu shēmu. T568B ir biežāk sastopams komerciālās instalācijās; T568A dažreiz tiek norādīts valdības līgumiem un darbam dzīvojamās telpās. Svarīgs noteikums ir konsekvence: izvēlieties vienu un izmantojiet to visur. Sajaucot tos uz viena kabeļa, tiek izveidots krustojums, kas radīs problēmas standarta tīkla savienojumos.
Vai es varu pārbaudīt Ethernet kabeļus ar multimetru?
Multimetrs var pārbaudīt atsevišķu vadītāju pamata nepārtrauktību -, vai vads ir savienots no gala līdz galam un vai starp vadītājiem nav īssavienojuma. Tomēr tas nevar pārbaudīt vadu secību, noteikt sadalītos pārus, izmērīt kabeļa garumu vai novērtēt veiktspēju. Īpašs kabeļa testeris ir daudz praktiskāks darbam ar Ethernet, un par pamatmodeli maksā tikai 20 USD.
Secinājums
Ethernet kabeļa pārbaude ir vienkārša, taču, veicot to pareizi, ir jāsaprot, ko katrs testēšanas līmenis var un ko nevar pateikt. Sāciet ar vizuālu pārbaudi. Izmantojiet kabeļa testeri, lai pārbaudītu vadu karti un nepārtrauktību. Ja kabelis neizdodas, atkārtoti-pārtrauciet vai nomainiet. Ja tas pāriet, bet tīkls joprojām darbojas nepareizi, apsveriet kabeļa kvalitāti, maršrutēšanu, garumu un to, vai ir nepieciešams uzlabots testeris.
Lielākajai daļai mājas un mazu{0}}biroju lietotāju pareizā pieeja ir vienkārša: pārbaudiet kabeli, pārbaudiet ar vienkāršu testeri, salīdziniet ar zināmu-labu kabeli un tikai pēc tam pārejiet uz slēdža vai ierīces problēmu novēršanu. Profesionālām instalācijām kvalifikācijas vai sertifikācijas pārbaude sniedz jums pārliecību - un dokumentāciju -, lai uzzinātu, ka kabeļi atbilst lietojumprogrammas prasībām, kas tai jāatbalsta.
